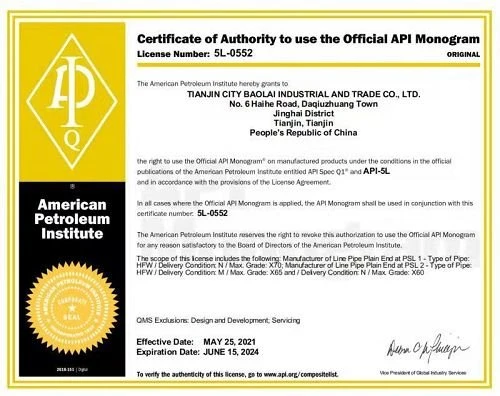

· Perioada: 2020\/5\/25 - 2024\/6\/15
· No.:5l [[1}}
· Organisme de certificare: Institutul American Petrolier
Sfera de aplicare
1. Scopul și acoperirea
Scopul acestei specificații este de a furniza standarde pentru conducta adecvată pentru utilizare în transportul gazelor, apei și petrolului atât în industria petrolului, cât și a gazelor naturale.
Această specificație acoperă conducta de linie de oțel fără probleme și sudată. Include țeavă de capăt simplu, filetat și țevi de capăt, precum și conductă și conductă de linie (TFL) și conductă cu capete pregătite pentru utilizare cu cuplaje speciale.
Deși îndeplinirea conductei de linie simplă, această specificație este destinată în principal de machiajul pe teren prin sudare circumferențială, producătorul nu își va asuma responsabilitatea pentru sudarea pe teren.
2. Nivel de specificații al produsului (PSL)
Această specificație stabilește cerințe pentru două niveluri de specificații ale produsului (PSL I și PSL 2). Aceste două denumiri PSL definesc niveluri diferite de cerințe tehnice standard. PSL 2 are cerințe obligatorii pentru echivalentul carbonului, duritatea crestăturii, rezistența maximă a randamentului și rezistența maximă la tracțiune. Aceste și alte diferențe sunt rezumate în apendicele 1.
Cerințele care se aplică numai PSL I sau doar PSL 2 sunt astfel desemnate. Cerințele care nu sunt desemnate unui PSL specific se aplică atât PSL I cât și PSL 2.
Cumpărătorul poate adăuga cerințe la comenzile de cumpărare pentru PSL I sau PSL 2, așa cum este prevăzut de cerințele suplimentare (apendicele F) și alte opțiuni (4.2 și 4.3).
3. grade
Notele (vezi nota) acoperite de această specificație sunt clasele standard A25, A, B, X42, X46, X52, X56, X60, X65, X70 și X80; și orice grade intermediare (grade care sunt mai mari decât X42, intermediare până la două clase standard secvențiale și convenite de către cumpărător și producător).
PSL I Pipe poate fi furnizată în clasele A25 până la X70.
Țeava PSL 2 poate fi furnizată în clasele B până la x80.
Clasa II (CI II) oțelul este refosforizat și probabil are proprietăți de filetare mai bune decât clasa I (CI L). Deoarece clasa a II -a (CI II) are un conținut mai mare de fosfor decât clasa I (CI L), poate fi ceva mai dificil de îndoit.
Țeava fabricată ca gradul X60 sau mai mare nu trebuie să fie înlocuită pentru conducta comandată ca gradul X52 sau mai mic, fără aprobarea cumpărătorului.
Notă: Denumirile de notă sunt fără dimensiuni. Gradele A și B nu includ referire la rezistența minimă specificată a randamentului; Cu toate acestea, alte denumiri de grad sunt compuse din litera A sau X, urmate de primele două cifre ale rezistenței minime specificate în unitățile obișnuite din SUA.
4. Dimensiuni
Mărimile utilizate aici sunt denumiri fără dimensiuni, care sunt derivate din diametrul exterior specificat măsurat în unitățile obișnuite din SUA și oferă un
Metodă convenabilă de referință a dimensiunii conductei în text și tabele (dar
nu pentru descrierile comenzii). Mărimile conductelor 23\/8 și mai mari sunt exprimate ca numere întregi și fracții; Mărimile conductelor mai mici de 23\/8 sunt exprimate în trei zecimale. Aceste dimensiuni înlocuiesc „desemnarea mărimii” și „desemnarea dimensiunii nominale” utilizate în ediția anterioară a acestei specificații. Utilizatorii acestei specificații care sunt obișnuiți să specifice dimensiunile nominale, mai degrabă decât dimensiunile 00 sunt sfătuiți să se familiarizeze cu aceste noi denumiri de dimensiuni utilizate în această specificație, în special utilizarea în tabelele 4, 5 și 6a.
PSL I PIPE poate fi furnizată în dimensiuni cuprinse între 0. 405 până la 80.
Țeava PSL 2 poate fi furnizată în dimensiuni cuprinse între 4 '\/2 până la 80.
Cerințe dimensionale pentru fire și filete, prevederi privind practica de gage, specificațiile gage și certificarea, precum și instrumentele și metodele de inspecție a firelor sunt prezentate în API Standard 5B și sunt aplicabile produselor filetate acoperite de această specificație.
